Клеммы Wago

Клеммы Wago   Купить >>

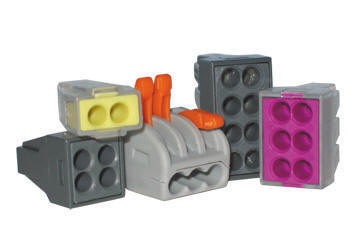

Уже достаточно давно в нашу жизнь вошли пружинные клеммы под названием "WAGO". На данный момент это название стало именем нарицательным, как в свое время стало нарицательным имя ксерокс. Сейчас мало кто задумывается над тем, что это название компании и зачастую можно услышать из уст людей уже трансформированное под русский язык слово «ваги».

Так что же на самом деле такое "WAGO"?

Фирма "WAGO" (Германия) - мировой лидер в производстве клемм и разъемов, с использованием пружинной технологии соединения. Клеммы и разъемы фирмы "WAGO" широко применяются как в бытовой электропроводке, так и в промышленном монтаже в местах, требующих повышенной надежности и виброустойчивости.

В настоящее время на российском рынке присутствует широкая номенклатура продукции "WAGO", но самыми известными и широко используемыми в быту являются строительные экспресс-клеммы (клеммы для бытовой электропроводки).

Строительные экспресс-клеммы WAGO на основе плоскопружинного зажима позволяют надежно соединять одножильные/маложильные медные или одножильные алюминиевые проводники в любой комбинации без использования инструмента. Они обеспечивают надежный и компактный электромонтаж проводников в распределительных коробках.

Достоинства электрического соединения с помощью экспресс-клемм WAGO:

  • Надежное подключение одножильных/маложильных медных и/или одножильных алюминиевых проводников, а также смешанный электромонтаж;
  • Каждый проводник имеет отдельное клеммное место;
  • Качество подключения не зависит от аккуратности электромонтажника;
  • Проводники не повреждаются;
  • Надежная защита от случайного прикосновения к токоведущим частям соединения;
  • Предусмотрена возможность измерения электрических параметров электроцепи без нарушения изолированности соединения;
  • Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения;
  • Безопасность и порядок в распределительной коробке.

Правила использования экспресс-клемм WAGO

Снятие изоляции. Подсоединение. Проверка. Отсоединение.
Снять изоляцию с соединяемых проводников на 12 - 13 мм . Ввести зачищенный проводник до упора в свободное клеммное место. Использовать для проверки электрических параметров цепи отверстия в корпусе клемм. При необходимости разобрать соединение следует вытянуть проводник с одновременным легким вращением его

Клеммники wago: (типы 773; 273)

Клеммы Wago 773 и 273 серий предназначены для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются в распределительных коробках.

Клеммники Wago (типы 773; 273): основные характеристики

Наименование Ток (А) Число соединяемых проводов диапазон сечений (мм2) Наличие контактной пасты
773-322 (фото 1) 25 2 1,0-2,5 без пасты
773-324 (фото 2) 25 4 1,0-2,5 без пасты
773-326 (фото 3) 25 6 1,0-2,5 без пасты
773-328 (фото 4) 25 8 1,0-2,5 без пасты
773-302 (фото 5) 25 2 1,0-2,5 с пастой
773-304 (фото 6) 25 4 1,0-2,5 с пастой
773-306 (фото 7) 25 6 1,0-2,5 с пастой
773-308 (фото 8) 25 8 1,0-2,5 с пастой
273-503 (фото 9) 25 3 1,5-4,0 с пастой

Клеммники Wago: (тип 224)

Клеммы Wago серии 224 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди и алюминия в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Клеммы применяются для подключения осветительного оборудования.

Клеммники Wago (тип 224): основные характеристики




Наименование Ток (А) Число подключаемых проводников Сечение проводников / (мм2) Наличие контактной пасты
224-111 25 2 0,5-2,5 с пастой
224-122 25 3 0,5-2,5 с пастой
224-201 25 2 0,5-2,5 без пасты

Клеммники Wago: (тип 222)

Клеммы Wago серии 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В. Для проводников из алюминия данные клеммы заполняются токопроводящей пастой. Клеммы универсальные применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.

 Клеммники Wago (тип 222): основные характеристики

Наименование Ток (А) Число подключаемых проводников Сечение проводников / (мм2) Наличие контактной пасты
222-413 32 3 0,08-4,0 без пасты
222-415 32 5 0,08-4,0 без пасты

Клеммники Wago: серия Микро (тип 243)

Клеммы серии микро Wago 243 предназначены для соединения медных одножильных проводников.
Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

 Клеммники Wago серия Микро (тип 243): основные характеристики

Наименование Ток(А) Кол-во подключений Сечение проводников (мм2) Цвет
243-204 6 4 0,6-0,8 темно-серый
243-304 6 4 0,6-0,8 светло-серый
243-504 6 4 0,6-0,8 желтый
243-804 6 4 0,6-0,8 красный
243-208 6 8 0,6-0,8 темно-серый
243-308 6 8 0,6-0,8 светло-серый
243-508 6 8 0,6-0,8 желтый
243-808 6 8 0,6-0,8 красный
Адаптер   количество клемм
243-112   4
243-113   6

Клеммники Wago: четырехпроводные клеммы (тип 862)

Клеммы Wago серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используются при подключении приборов и устройств. Крепятся саморезами на ровную поверхность.

 Клеммники Wago (тип 222): основные характеристики

Наименование Ток(А) Кол-во подключений Сечение проводников(мм2) Цвет
862-0552 25 2 0,5-4,0 черный
862-0503 25 3 0,5-4,0 черный
862-0504 25 4 0,5-4,0 черный
862-0505 25 5 0,5-4,0 черный
