22 Окт, 2010

Поперечные сечения проводов для низковольтных осветительных установок

При одинаковой мощности лампа на 12 В потребляет в 20 раз больший ток, чем лампа на 240 В. Это означает, что все компоненты, которые находятся на низковольтной (12В) стороне понижающего трансформатора, питающего, например, низковольтные лампы с отражателем холодного света, должны быть рассчитаны на относительно большой рабочий ток.

При выборе поперечного сечения провода необходимо исходить не только из максимально допустимой плотности тока (6А/мм 2 – для медного провода), но и выбирать его диаметр с учетом максимально допустимого падения напряжения, если лампа и трансформатор находятся на некотором расстоянии друг от друга.

Приблизительно 10% светового потока теряется при снижении напряжения на лампе 3,5% от номинального значения.

Ниже приводится формула для расчета минимального поперечного сечения провода при его установленной длине (где снижение напряжения на лампе не превышает 3,5%):

Медный провод:

А (мм2) = P(мощность лампы - Вт) х L(длина провода – м) х 0,007

Алюминиевый провод:

А (мм2) = Р х L х 0,011

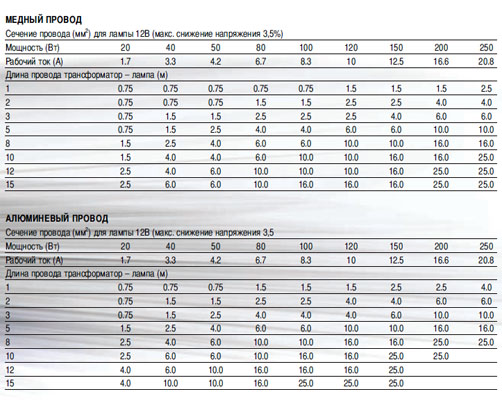

Ниже приводится таблица, в которой указаны все основные значения поперечного сечения провода.

A = P x e x L/2,52

A – поперечное сечение провода в мм

P – мощность лампы (Вт)

е – удельное сопротивление материала провода

… 0,018 - для меди

… 0,028 – для алюминия

L – длина провода между трансформатором и лампой
