Корпуса щитов распределительных встраиваемых и навесных серии Mini Pragma и аксессуары (Schneider Electric)
Марка
Schneider Electric
Описание
Корпуса распределительных щитов Mini Pragma на токи до 63 А. Используются в жилых помещениях, на предприятиях сферы обслуживания. Представлены навесные и встраиваемые корпуса щитов.
Характеристики
Непрозрачная или прозрачная дверца: 1 ряд: дверца, открывающаяся на 90° вверх;
2 и 3 ряда: дверца, открывающаяся на 180° вправо или влево.
Номинальный ток корпуса щита
4 модуля: 50 А;
от 6 до 36 модулей: 63 А.
Материал
изоляционный самозатухающий пластик;
цвет: белый RAL 9003.
Соответствие нормам
МЭК 439.3 (EN 60-439-3).
Степень защиты
по МЭК 529: IP40 (защита от проникновения твердых тел и жидкостей);
по EN 50-102: IK07 (защита от механических ударов);
защита от косвенных контактов: класс 2 (с изолирующими заглушками на винтах крепления).
Стойкость к открытому огню по МЭК 695-2-1

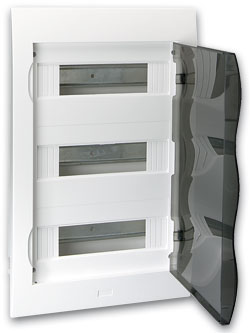

Встраиваемый корпус щита Mini Pragma включает в себя:
основание корпуса, встраиваемого в стену на небольшую глубину, имеющий размеченные отверстия на 4 боковых панелях для облегчения прохода кабелей;
1 ряд: рейку DIN, регулируемую по глубине;
2 и 3 ряда: металлическую рейку для облегчения монтажа отходящих кабелей, поворотную переднюю панель с заглушками, дверцу.
Навесной корпус щита Mini Pragma включает в себя:
основание корпуса с 4 различными отверстиями, облегчающими ввод для кабелей, с крепежными отверстиями;
металлическую рейку для облегчения прокладки кабелей;
передний полукорпус с жесткой передней панелью, с заглушками, с дверцей
