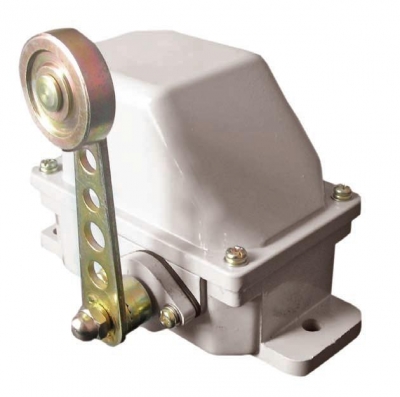

Концевые выключатели серии ПП предназначены для коммутации цепей управления в крановых электроприводах. Выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Принцип работы
Концевые выключатели ПП имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе. Органом воздействия на привод концевых выключателей служат: в ПП-741 – ограничительная линейка механизма, в
ПП-743 – полка, укреплённая на траверсе крюка крана, которая поднимает или опускает груз приводного рычага выключателя, в ПП-744 – штырь. Конструкцией предусмотрен любой порядок замыкания контактов, который может быть получен путём пересборки кулачкового барабана на месте эксплуатации. Рабочее положение выключателей в пространстве – любое.
Основные технические характеристики
- ток продолжительного режима 10А
- номинальное напряжение переменного тока 220, 380В
- номинальное напряжение постоянного тока 110, 220, 440В
- степень защиты IP54
- эксплуатационная частота включений до 600 в час
- температура окружающей среды от минус 400С до плюс 400С
- механическая износостойкость 1 000 000 ВО
- ввод внешних проводов через гермоввод
- выключатели имеют 2 электрические цепи
- гарантийный срок 5 лет
