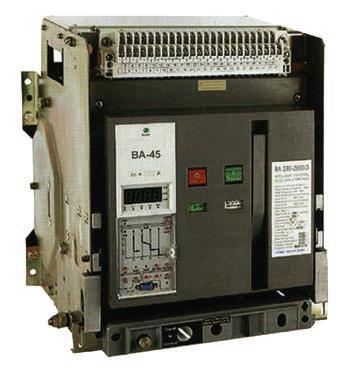

Серия автоматических воздушных выключателей серии ВА-45 с микропроцессорным управлением на номинальные токи от 630 до 5000А (далее – выключатели).
Предназначены для осуществления функций защиты силовых электрических сетей переменного тока низкого напряжения (до 690В) от токов перегрузки и короткого замыкания, в том числе с выдержкой времени (селективные выключатели), оперативных включений и отключений сетей при управлении непосредственно оператором, или по командным сигналам автоматической системы управления распределением электрической энергии, в которой установлен выключатель, для отключения сети в случае снижения напряжения сети ниже допустимого или пропадания напряжения.
Микропроцессорные блоки защиты и управления позволяет информировать эксплуатирующий персонал, в зависимости от типа блока, о состоянии нагрузки и параметрах защищаемой сети, в том числе отдельно по каждой фазе, о причинах автоматического отключения сети выключателем, о состоянии самого выключателя и его главных контактов посредством индикации на дисплее блока и возможности передачи основной информации по каналам телеметрии на диспетчерский пульт системы управления.
Выключатели предназначены для установки в шкафах, в том числе в выкатных ячейках шкафов (выдвижное исполнение).
Выключатели обеспечивают выполнение функции разъединителя при автоматическом или ручном отключении сети и соответствуют предписываемыми для выполнения этой функции требованиям ГОСТ Р 50030.1 и ГОСТ Р50030.2.
Специальные исполнения выключателей предназначены для применения в электроустановках морских судов.
Выключатели соответствуют требованиям ГОСТ Р 50030.2-99.
Основные параметры и характеристики автоматических выключателей ВА-45
Номинальные токи типов выключателей In max - 2000, 3200, 4000 и 5000А;
Номинальные токи типоисполнений выключателей I n приведены в таблице 1;
Номинальные рабочие напряжения переменного тока частоты 50 Гц Un - 690В;
Номинальное напряжение изоляции Ui переменного тока частоты 50 Гц - 1000В;
Номинальное импульсное выдерживаемое напряжение Uimp - 1200В;
Испытательное напряжение новых выключателей при проверке прочности изоляции переменным током частоты 50 Гц в течение 1 минуты - 3500В;
Число полюсов выключателей - 3 или 4 (3 фазных полюса + N полюс);
Номинальный ток полюса N - 50% I n фазных полюсов; - 100% I n фазных полюсов.
Исполнения выключателей по наличию селективности - селективные (категория В по ГОСТ Р 50030.2).
Исполнения выключателей по видам защиты от сверхтоков;
- защита в зоне токов перегрузки и короткого замыкания;
- защита от замыкания на землю.
Дополнительные расцепители и вспомогательные контакты:
- независимый расцепитель;
- минимальный расцепит
ель напряжения;
- свободные вспомогательные контакты (четыре переключающих контакта).
Виды привода управлением выключателями:
- ручной взвод и управление включением и отключением;
- электродвигательный привод для дистанционного управления.
Виды установки и монтажа выключателей:
- стационарная установка с передним присоединение внешних проводников;
- стационарная установка с задним присоединение внешних проводников;
- выдвижное исполнение для выкатных (выдвижных) ячеек шкафов.
Виды микропроцессорных блоков управлением защитными функциями, дополнительными сервисными функциями и информированием о состоянии сети и выключателя:
- блок типа М - стандартный (с цифровой индикацией и регулированием защитных характеристик в зоне сверхтоков);
- блок типа Н - с телекоммуникацией (с цифровой индикацией, регулированием защитных характеристик в зоне сверхтоков и передачей данных на диспетчерский пульт).
Основные преимущества автоматических выключателей серии ВА-45
1. Оптимальное соотношение параметров - цена и качество.
2. Полный номенклатурный ряд аппаратов.
3. Селективная программируемая защита.
4. Выкатной вариант.
5. Минимальные габариты.
6. Максимальная коммутационная способность.
7. Расширенный диапазон рабочих температур.
8. Гарантийные обязательства составляют 5 лет.
