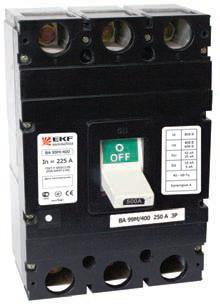

Наименование Выключатели автоматические серии ВА-99М (EKF)
Марка EKF
Описание Автоматические выключатели ВА-99М торговой марки EKF предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий электроустановок жилого и гражданского строительства, на производственных площадках, электроподстанциях, распределительных пунктах, щитовом электрооборудовании с номинальным рабочим напряжением 400В переменного тока частотой 50 Гц с токами от 16 до 1600 А.
Автоматические выключатели ВА-99М торговой марки EKF являются боле экономичной модификацией выключателей серии ВА- 99.
Выключатели автоматические серии ВА99М соответствуют ГОСТ Р 50030.2-99 (МЭК 60947-98).
Принцип работы автоматических выключателей серии ВА-99М
Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки. Основание выполнено из термостойкой АВС-пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления, с системой подвижных контактов, электромагнитными и тепловыми расцепителями. Тепловая защита в ВА-99М выполнена в виде биметаллической пластины. Характеристики расцепителей выставлены в заводских условиях и являются нерегулируемыми.
Крышка корпуса, выполненная из термостойкой АВС пластмассы, закрывает весь механизм и предохраняет от поражения электрическим током при работе с выключателем. Механизм управления построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной, которая обеспечивает быстрое отключение.
Система дугогашения состоит из равно-удаленных стальных пластин направляющих поток к выходному окну, прикрытому перфориро-ванной стенкой, что обеспечивает оптимальный ввод и рассеивание.
Выключатели серии ВА-99М ТМ номинальным током более 800А поставляются с установленным высокоскоростным электроприводом, обеспечивающим легкое и оперативное управление автоматическим выключателем. Электропривод имеет ручное механическое и электронно-дистанционное управление, что обеспечивает его безотказную работу, даже при отключении питания в сети.
Основные преимущества автоматических выключателей серии ВА-99М
1. Корпус выполнен из термостойкой АВС пластмассы.
2. Упрощенная конструкция, уменьшенные габаритные размеры и вес.
3. Восемь типоисполений корпуса.
4. ВА-99М номиналом на 1250А и 1600А имеют установленный электропривод.
5. Гарантийные обязательства составляют 5 лет.
