Медный силовой кабель КГ 5х1,5 предназначен для присоединения различных передвижных механизмов при переменном напряжении до 660 В частотой 50 Гц.

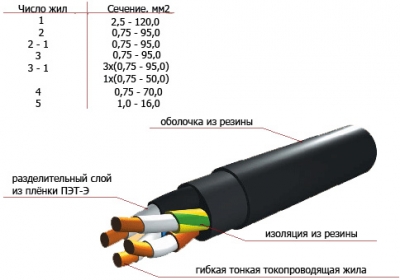

Количество жил и сечение
Кабель КГ 5х1,5 мм
Электрические характеристики
Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения.
Изоляция - резина типа РТИ-1.
Сердечник кабеля КГ - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника.
Оболочка - резина типа РШ-1.
Электрические характеристики кабеля КГ: сопротивление изоляции жил при 20 °С, МОм/км, не менее - 100.
Условия прокладки
При прокладке кабеля КГ минимальные радиусы изгиба, должны быть не менее - 8 диаметров по оболочке.
Условия эксплуатации
Рабочая температура эксплуатации кабеля КГ - от -40 до +50 °С; длительно допустимая температура нагрева жил - не более 65 °С.
Провода механически прочны и устойчивы к вибрационным нагрузкам, выдерживают 30000 циклов испытания на изгиб под токовой нагрузкой.
