| Марка |
Кабель КГ 4х16 |
| Назначение |
Силовой кабель КГ 4х16 предназначен для присоединения различных передвижных механизмов при переменном напряжении до 660 В частотой 50 Гц. |
| Количество жил и сечение |
Кабель КГ 4х16 мм |
| Электрические характеристики |

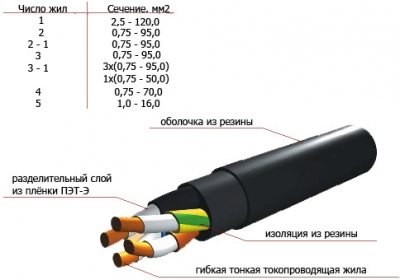

Жила - медная проволока, допускается изготовление многопроволочных жил. Жила заземления выполняется меньшего сечения.
Изоляция - резина типа РТИ-1.
Сердечник кабеля КГ - жилы трехжильных кабелей сечением от 35 мм2, четырехжильных кабелей сечением от 4 мм2 и пятижильных кабелей всех сечений скручены вокруг резинового сердечника.
Оболочка - резина типа РШ-1.
Электрические характеристики кабеля КГ: сопротивление изоляции жил при 20 °С, МОм/км, не менее - 100. |
| Условия прокладки |
При прокладке кабеля КГ минимальные радиусы изгиба, должны быть не менее - 8 диаметров по оболочке. |
| Условия эксплуатации |
Рабочая температура эксплуатации кабеля КГ от -40 до +50 °С; длительно допустимая температура нагрева жил - не более 65 °С.
Провода механически прочны и устойчивы к вибрационным нагрузкам, выдерживают 30000 циклов испытания на изгиб под токовой нагрузкой. |
